SIEMENS SIPROTEC 4系列——微机综合保护测控装置
西门子SIPRPTEC 4采用全球先进的技术,为客户提供了一整套的电力发、输、变、配产品,它们在整个电力市场已经成为卓越质量和优异性能的代名词。然而,SIPROTEC 4不仅仅提供继电保护功能,还能显示测量值,实施间隔控制,并且拥有完整的间隔数据库和各种规格的通讯接口,可以和各主流系统实现完美对接。

7SJ6系列保护适用于进线、母联、PT、电容器、变压器、电动机等设备的主保护或后备保护。
7SJ6系列保护集保护、测量、控制、通讯等功能为一体,装置实现全电量测量和温度等模拟信号测量。输入输出及面板LED等可灵活定义。特有的CFC(PLC逻辑编程)功能,可实现自定义逻辑,方便形成各种联锁,闭锁及备自投功能,适应各种复杂的现场技术条件。可记录8次故障录播和200个事件。提供Profibus DP/FMS、IEC60870-5-103、Modbus、DNP3、Ethernet、IEC61850等通讯协议支持,并支持多种通讯接口。

- 7SJ600经济型电流综合保护
- 7SJ602经济型电流电压综合保护

- 标准型电流电压综合保护装置

- 全汉化界面,大液晶面板可实现一次系统图的全功能电流电压综合保护

- 全功能,大屏幕显示一次系统图,提供数量众多的输入输出点

- 符合国内用户使用习惯
- 支持操作箱功能
- 支持高精度测量CT
- 内置CFC可编程逻辑
- 提供自定义保护功能
- 支持USB2.0接口
- 支持IEC 61850/IEC 103/Modbus规约
- 支持冗余星型网络和环网
- 支持保护定值上送和修改
- 提供便捷的远程技术支持服务


- 是专门用于小型、中型和大型发电机组的紧凑型多功能保护单元


- 7SD600导引线线路差动保护装置
- 7SD610光纤线路差动保护装置

西门子SIPROTEC系列7UT6差动保护装置提供短路故障的快速及选择性的清除,广泛应用于任何电压等级的变压器和电抗器,也可以应用于电动机及发电机等旋转机械,及短线路和母线。
装置拥有先进的差动保护原理,具有二段比率差动保护,并拥有多次谐波制动功能。输入输出及面板LED等可灵活定义。特有的CFC(PLC逻辑编程)功能,可实现自定义逻辑,方便形成各种联锁,闭锁,适应各种复杂的现场技术条件。可记录8次故障录播和200个事件。提供Profibus DP/FMS、IEC60870-5-103、Modbus、DNP3、Ethernet、IEC61850等通讯协议支持,并支持多种通讯接口。

- 7UT612标准的两卷变压器保护
- 7UT613标准的两卷、三卷变压器差动保护
- 7UT633/35大屏幕图形显示及多输入、输出点数的差动保护

- 全汉化图形显示的两卷、三卷变压器保护


- 多可接入48个间隔,保护12段母线
- 超前的分布式设计,大大简化二次回路
- 易扩展间隔,易调试,易整定
- 适用于中压、高压、超高压变电站内的各种可能的接线类型的母线差动保护及断路器失灵保护
- 外部故障甚至CT饱和时,亦具有高稳定性

- duli
- 低阻抗测量方式
- 通过和电流CT或按相选择获得电流测量值
- 适用于单母线和一个半短路器接线
- 适用于双母线带母联的接线方式
- 具有独立区域检测功能

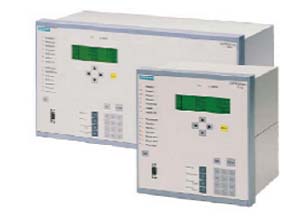

- 独立5段距离保护(阻抗圆/四边形)(21,21N)
- 纵联距离保护(85)
- 距离保护振荡闭锁功能(68,68T)
- 后备零流方向保护(67N)
- 后备过流(50,50N)
- 断路器失灵保护(50BF)
- 弱馈线保护功能
- 两端故障测距
- 电压保护功能(27,59)
- 频率保护(81)
- 重合闸(79)
- 同期功能
- 闭锁功能(86)
- 高速合于故障保护(SOFT)
- 具有平行线补偿功能


- 具有短复位时间和超程时间的断路器失灵保护

西门子SIPROTECT系列的同期并列装置7VE61和7VE63用于同步电机的自动准同期并列或开关的检同期,亦可用作同步电机和线路的复用同期装置。根据选型不同,7VE61可支持多达4个同期点,而7VE63可达8个。
同期装置7VE61采用“一个半通道”理念,即只有在导前时间判据和同步检查判据同时满足的情况下才会发出合闸命令;而同期装置7VE63则采用“双通道”理念,即只有在导前时间判据和导前相角判据同时满足的情况下才会发出合闸命令。
7VE61/63同期装置可根据整定值自动平衡由于接线方式带来的电压不平衡与固定转角。

- 支持差频并网操作和同频并网操作
- 自动调节同步电机电压、转速(频率)
- 支持合闸于无压母线或线路
- 可用作手动准同期的同期检查继电器
- 支持电机在系统侧同期并列,支持带调压分接头的变压器
- 调试帮手(断路器合闸时间测试,假同期操作)

电力系统中,连续、可靠的电力供给始终是公司优先关心的话题。在发电厂、化工厂以及石化厂等企业的厂用电系统中,存在着大量的电机负荷以满足不同的作业流程,因此持续有效的电力供应对于保证生产的稳定可靠来说至关重要。
装置SIPROTEC 7VU6就是特意为实现这个功能而设计的。

- 基于AUE系列的西门子新一代快切系统,更紧凑、集成度更高,几十年成熟丰富的现场经验
- 支持正常起动、事故起动、低频低压起动和开关偷跳起动等多种起动条件
- 支持并联自动切换、并联半自动切换、同时切换和串联切换等多种切换时序
- 支持快速切换、实时快速切换、同相切换、残压切换和长延时切换等多种切换模式
- 采用高速合闸继电器,接点闭合时间仅1ms
- 调试帮手(断路器合闸时间测试,假切换操作)

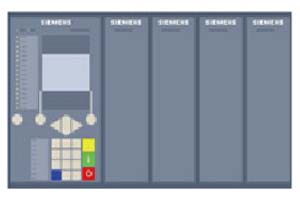

SIEMENS SIPROTEC 5系列——面向未来的微机综合保护测控装置
西门子SIPROTECT 5保护装置硬件和软件均高度模块化和通用化。可扩展的I/O模块,在确保工程可控的同时,为未来扩展预留充分的灵活性;强大的通信功能,丰富的规约,可与国内外第三方通信平台集成组网,体现智能电网的要求;保护装置采用全密封机箱,侧壁褶皱设计,增强装置的防尘、防潮、散热功能;长生命周期,标准五年质保,可延保。
